[App Inventor/Aduino] 스마트 마스크 쓰레기통

◎ 연구 주제

- 일회용마스크들이 길거리에 무분별하게 버려져 방치되는 것을 방지하고, 그 과정에 있어서 보다 안전할 수 있으며, 이를 수거하는 데에 편리함을 줄 수 있는 제품의 개발.



◎ 연구 배경

- 최근 코로나19 바이러스로 인한 일회용마스크의 사용이 급증하였다. 이에 따라 재활용이 불가능한 플라스틱성질로 만들어진 일회용마스크가 길거리에 아무렇지 않게 나뒹구는 모습을 쉽게 확인할 수 있었다. 이에 따라 발생하는 환경오염문제를 해결하고자 생각한 아이디어로, 길거리마다 일회용마스크수거함을 비치하는 것을 목표.

폐마스크의 문제점

폐마스크의 무분별한 투기

◎ 연구 수행 내용

- 바이러스의 감염이 우려될 수 있기 때문에 이를 피할 수 있도록 초음파센서를 사용하여 자동으로 수거함의 뚜껑이 열리도록 수거함을 설계하였다. 초음파센서를 통해, 아두이노 코딩 시에 설정해둔 반경 안으로 사람이 접근하면 스스로 뚜껑이 열리고 그 상태를 3초간 유지한 후에 다시 뚜껑이 닫히도록 제작하였다. 마스크를 수거해가는 사람은 수거함 내부에 비치된 초음파센서와 휴대폰 애플리케이션을 통하여 수거함의 포화 여부를 알 수 있어, 원하는 시기에 원하는 양을 수거해가 처리할 수 있도록 설계하였다. 수거함의 내부를 바라보게 초음파센서를 뚜껑에 부착하여, 거리 계산을 통해 포화상태를 확인할 수 있게끔 제작하였고, 앱 인벤터를 통하여 애플리케이션을 통해 그 정도를 확인해볼 수 있고 포화정도가 100%가 된다면 그 상황을 알 수 있게 음성이 나오도록 제작하였다.



◎ 연구 수행 과정

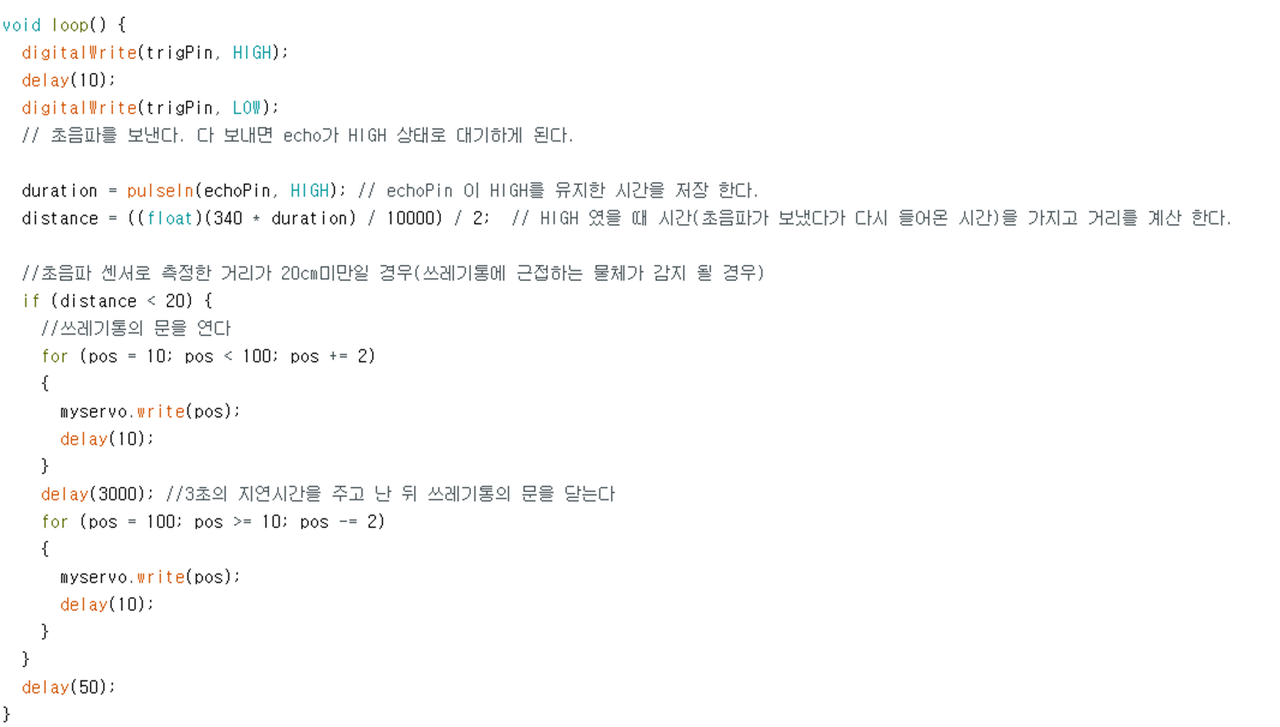

초음파 센서 (뚜껑 모터)

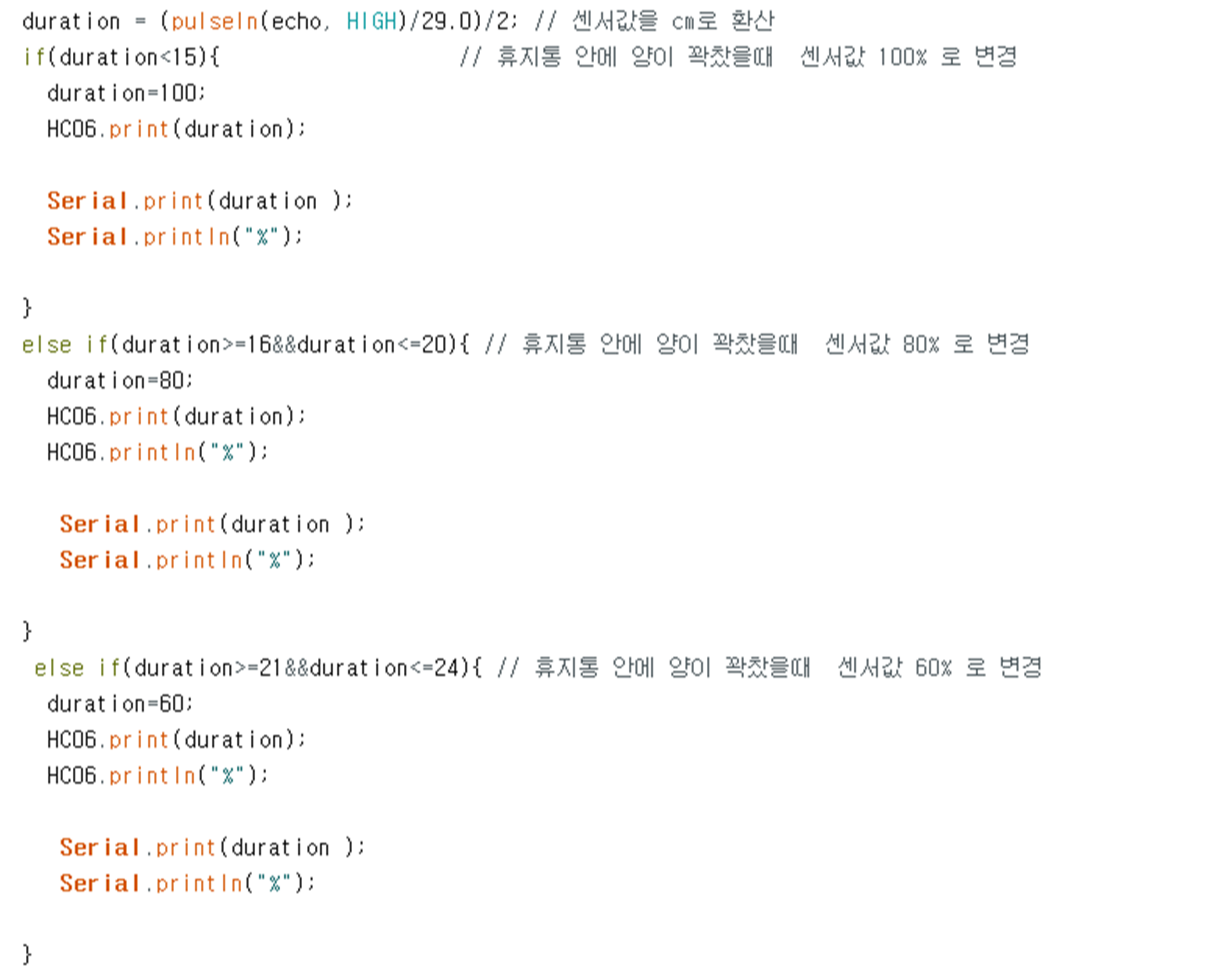

초음파 센서 (내부 상단부)

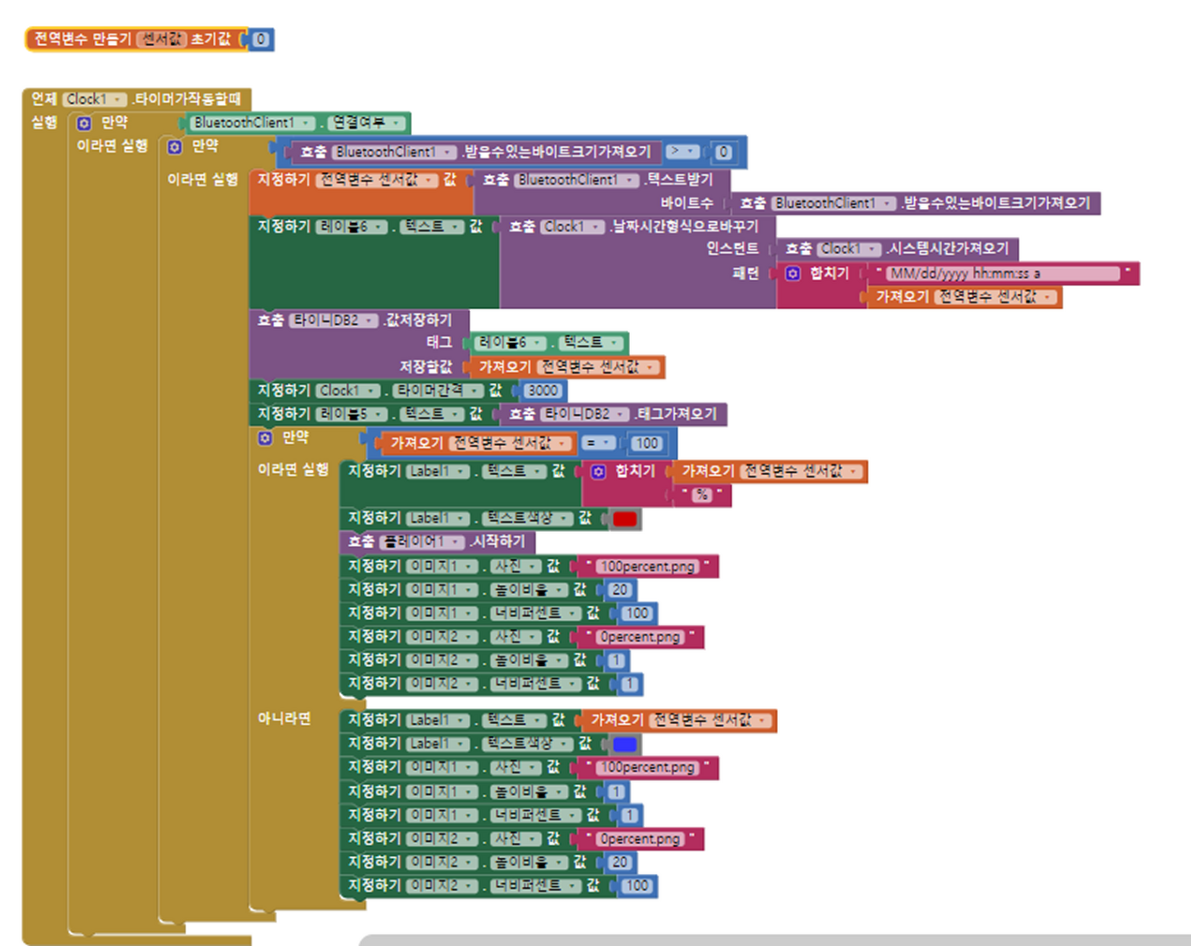

앱 인벤터

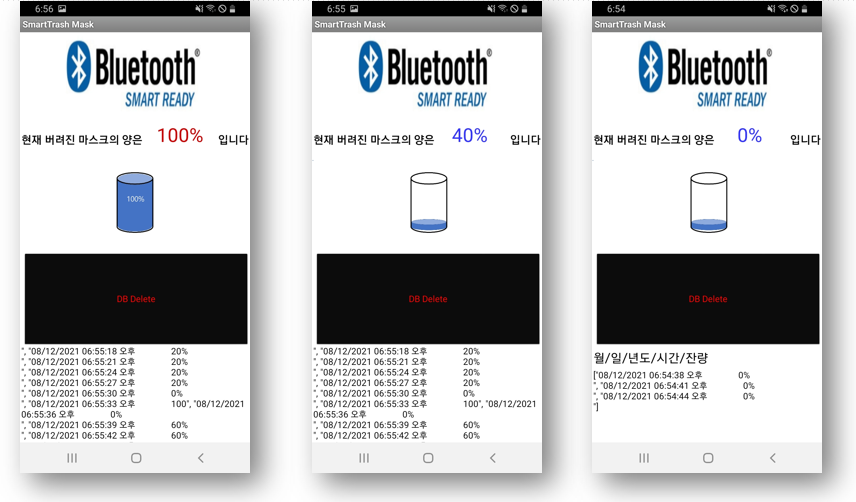

앱 실제 화면

- 앱 인벤터를 통해 애플리케이션 제작

- 수거함 내부 포화 정도의 변화가 있을 시 시간별로 기록

- 포화 정도를 0% ,  20% , 40% , 60% , 80% , 100%  로 구분하여  그림과 함께  나타냄

- 100% 가 되면  관리자에게  음성메시지로  알림

외부 모습

◎ 연구 수행 결과

시연 영상

◎ 수정 및 보완할 점

- 애플리케이션을 통해 비치되어 있는 수거함의 위치를 확인할 수 있게끔 구현해보고자 하였으나 시간부족으로 인해 그렇게 하지 못한 점

- 수거함 안에 마스크가 아닌 다른 쓰레기 등을 넣었을 때 구별해주는 기능을 추가하고 싶었지만 그렇게 하지 못한 점

- 수거함을 사용하는 사람들의 편의를 위해 음성메시지를 추가적으로 구현해보고 싶었지만 재료 주문이 지난 시점에서 고안해내었기에 제품 부족으로 인해 그렇게 하지 못한 점
